外墙保温板设备
一、设备简介
外墙保温板设备是生产复合水泥发泡保温板的设备,以粉煤灰、矿渣和外加剂等为原材料，采用先进的生产工艺和配套设备，就可以生出优质轻质墙体板材。成品可根据客户的要求，切割成不同规格和尺寸的外墙保温板。
二、生产工艺流程
外墙保温板生产流程：物料储备——干粉预混——浆体搅拌——加入发泡剂搅拌——灌注——胚料养护——去皮切割——断块切割——多片切割——热缩包装——成品入库。
1、物料储备：通过上料系统将定量的水泥、发泡剂、稳泡增强剂加入搅拌机，干混30秒钟;
2、干粉预混：将定量的温水加入搅拌机，湿搅拌2分钟;将定量的发泡剂加入搅拌机搅拌8-15秒钟;
3、注模、发泡：随即将浆料注入模具内发泡，发泡过程约3-5分钟;
4、坯体养护：注模完成后静置若干小时进行初期养护;
5、脱模：待发泡水泥板完成初凝，具备初期强度时即可脱模;
6、切割：具备一定强度的保温板毛坯脱模后即可进行切割，切割规格根据需要调整切割刀片进行;
7、成品养护：发泡水泥板养护龄期应不低于7天。
三、生产线配置表
| 班产量30 m³外墙保温板设备 | |||
| 设备配置 | 场地（㎡） | 人工 | 总功率（KW） |
| 单体灌注机1台 | 400~500 | 4~6人 | 11.5 |
| 半自动去皮断块切割机1台 | |||
| 多片切割机1台 | |||
| 班产量60 m³外墙保温板设备 | |||
| 设备配置 | 场地（㎡） | 人工 | 总功率（KW） |
| 单体灌注机2台 | 600~800 | 6~8人 | 18 |
| 去皮断块切割机1台 | |||
| 多片切割机1台 | |||
| 胚料搬运车1台 | |||
| 班产量100 m³外墙保温板设备 | |||
| 设备配置 | 场地（㎡） | 人工 | 总功率（KW） |
| 干粉预混机1台 | 1000~1200 | 10~12人 | 30 |
| 电动双体灌注机1台 | |||
| 去皮断块切割机1台 | |||
| 多片切割机1台 | |||
| 热水锅炉1台 | |||
| 热缩包装机1台 | |||
| 胚料搬运车1台 | |||
| 班产量200 m³外墙保温板生产线 | |||
| 设备配置 | 场地（㎡） | 人工 | 总功率（KW） |
| 干粉预混机2台 | 1500~2000 | 10~12人 | 50~60 |
| 电动双体灌注机2台 | |||
| 全自动连续切割线1套 | |||
| 热水锅炉1台 | |||
| 全自动热缩包装机1台 | |||
| 胚料搬运车2台 | |||
| 班产量300 m³外墙保温板加工设备 | |||
| 设备配置 | 场地（㎡） | 人工 | 总功率（KW） |
| 水泥仓1台 | 2000~3000 | 10~12人 | 80~10 |
| 粉煤灰仓1台 | |||
| 螺旋提升系统1套 | |||
| 电脑自动计量系统1套 | |||
| 搅拌灌注平台1套 | |||
| 模箱自动循环系统1套 | |||
| 自动脱模系统1套 | |||
| 全自动连续切割线1套 | |||
| 全自动热缩包装机1台 | |||
| 胚料转运车4台 | |||
四、所需设备及详情
外墙保温板生产设备可多可少，根据用户产量、场地、资金情况灵活配置，可选用单体切割机、连续切割系统，也可以根据要求订做设备。
主要设备：1、灌注机;2、去皮切割机;3、断块切割机;4、多片切割机;5、热缩包装机;
辅助设备：1、储料仓;2、干粉(或浆体)搅拌机;3、胚料输送系统(自动或半自动传动托辊);4、热水锅炉;5、自制模箱(规格自定);6、胚料搬运车;7、液压系统;8、空压机
1、单体灌注机
单体灌注机是可移动式水泥发泡搅拌机，在外墙保温板设备生产中将配好的原料倒入搅拌罐中，开启电机，高速搅拌，推动发泡灌注机在模箱上方行走，开启搅拌机底部阀门，原料一次性快速注入模箱。回配料间装料再灌注下一个模箱。可选配自动提料装置。
技术参数
| 产品名称 | 尺寸（mm） | 重量（KG） | 功率（KW） | 产量 |
| 单体灌注机 | 1400mm×1400mm×2000mm | 600 | 2.2 | 0.3m³/次 |
| 产品特点 搅拌迅速、均匀，移动方便、轻松。快速开合，不漏料 | ||||
2、干粉预混机
为提高干粉预混机工作效率、减少配料误差，可提前将水泥、粉煤灰、小料等干粉料预混，预混机自动提料，自动搅拌，每次可预混15~20模箱用干粉，可选配自动出料装置、自动计量装置。
技术参数
| 产品名称 | 尺寸（mm） | 重量（KG） | 功率（KW） | 产量（KG/次） |
| 干粉预混机 | 直径1300，高3200 | 500 | 5.5 | 1000 |
| 产品特点：自动上料、搅拌快速均匀、自动出料 | ||||

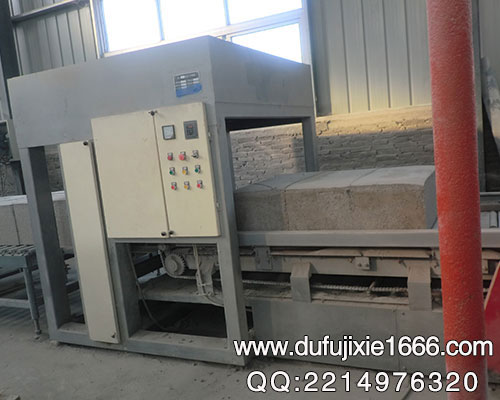

3、去皮断块切割机
多功能切割机又称去皮断块切割机、去皮分条切割机，是完成大胚料左右、上下去皮（去皮后胚料才能整齐、直角），随后将胚料切断成宽度为300mm或600mm的块状，以备切片。
技术参数
| 产品名称 | 尺寸（mm） | 重量（KG） | 功率（KW） | 产量 |
| 去皮断块切割机 | 2800×2100×2000 | 3600 | 4 | 60（块/小时） |
| 产品特点：去皮平整、速度快、设备自重大，工作稳定，不摆动，不弹跳，不走形，不跑偏；专利四角摆臂锯框设计，消除锯片回拉应力，胚料不颤动；胚料宽度在1200mm内任意可调，适应范围广。 | ||||

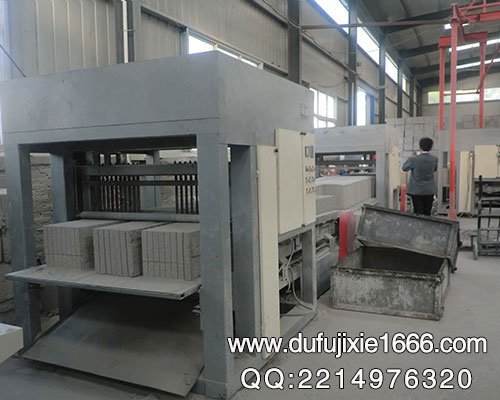

4、多片切割机
多片切割机将分断后的块状胚料转动90°后沿横向切割，将胚料切割成薄片，成为最终制品。切片厚度10~150mm可任意调节。
技术参数
| 产品名称 | 尺寸（mm） | 重量（KG） | 功率（KW） | 产量（块/小时） |
| 多片切割机 | 2800×1800×2000 | 3200 | 4 | 180 |
| 产品特点：切口平整、速度快；设备自重大，工作稳定，不摆动，不弹跳，不走形，不跑偏；专利四角摆臂锯框设计，消除锯片回拉应力，胚料不颤动；可调节锯片设计，轻松更换切片厚度。 | ||||

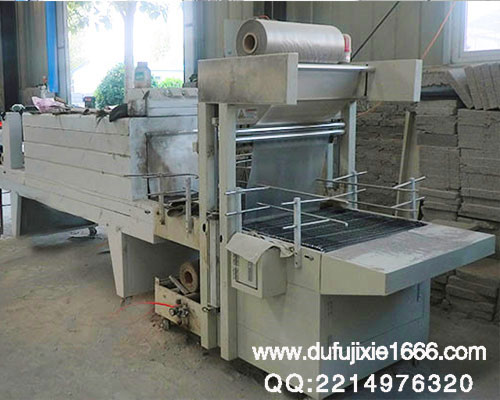

5、热缩包装机
采用薄膜热缩包装，可以有利于外墙保温板设备制品的后期养生。
热缩包装机工作原理，将多片外墙保温板套入薄膜袋内，送入热缩机炉膛，自动袖口收缩，包装紧致，由出口冷却风扇冷却即成。可选配自动套膜机，使用卷材，实现自动套膜、自动切断、自动送料。大大提高生产效率。该包装机专为水泥发泡板企业定做，可轻松包装600×300、300×300等尺寸，炉膛入口尺寸大，不需要纵向包装，大大提高热效率和产量。
